工作壳温

-40

-

+85

℃

I级  GJB150.3AA

-55

-

+100

M级  GJB150.3AA

贮存温度

-40

-

+85

℃

I级

-55

-

+100

℃

M级

相对湿度

5

-

95

%

无冷凝

插针焊接温度

-

-

260

℃

波峰焊接, 时间小于10s

-

-

425

℃

烙铁焊接, 时间小于5s

输入工作电压

9

24

40

Vdc

遥控负逻辑电平

-0.5

-

0.7

Vdc

控制方式见应用指南，及选型列表

遥控正逻辑电平

3.5

-

12

Vdc

电压调整率

-

-

±1

%Vo

输出满载

负载调整率

-

-

±2

%Vo

额定输入电压

100%负载效率

-

-

-

%

详见选型列表

输出过流保护

110

-

180

%

详见产品规格书

输出短路保护

-

-

-

-

可自恢复

纹波噪声

-

-

-

mVp-p

详见选型列表

MTBF

-

2.2

-

10⁶h

地面25℃

工作频率

-

300

-

KHz

绝缘阻抗

输入、输出、外壳；两两之间

≥100

MΩ

测试电压：500Vdc

抗电强度

输入—输出

1000

Vdc

测试条件：<3.5mA/min，上升速率   500Vdc/s；无

击穿、无飞弧

重量

-

-

6

g

单体模块重量

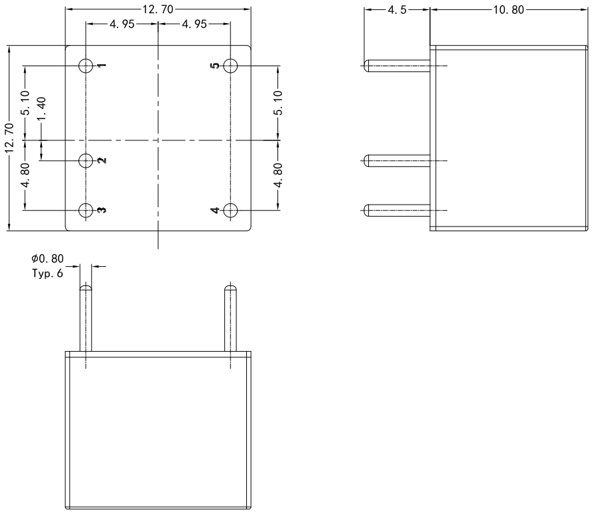

1

Vin+

输入正

4

Vo-

输出负

2

Vin-

输入负

5

Vo+

输出正

3

Ctrl

使能控制

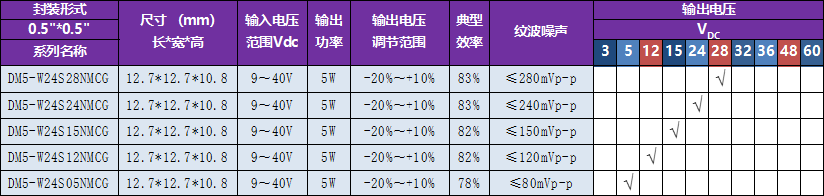

企业

简称

封装

尺寸

输出

功率

－

输入特性

额定输入电压

输出

特性

输出

电压

控制

逻辑

温度

等级

安装方式

并联均流

国产化

D：

达德

科技

M：

0.5*0.5（inch）

5：

5W

省略：

直流

W24：

9-40Vdc

S：

单路直流

28：28V

12：12V

05：5V

N：

负逻辑

P：

正逻辑

M：-55～+100℃

I：-40～+85℃

C：

全密封（无固定孔）

省略：

无均流功能

G：

国产化

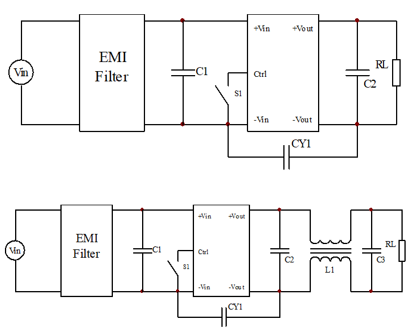

1

EMI Filter

滤波器(建议选用内部二级共模滤波电路)，额定电流根据实际使用模块功率选择。

2

C1

陶瓷电容，容量不小于4.7uF。

3

L1

共模电感器，电流根据输出电流大小进行选择（建议选用纳米晶环材质，感量大于100uH以上）。

4

C2、C3

陶瓷电容，容量不小于4.7uF。

C2≥C3

5

CY1

陶瓷电容，4.7nF/2000V。

6

S1

S1为使能控制电路。
